| Size
No. |
d1 |
D1 |
H |
t |
| 기준치수 |
허용차 |
기준치수 |
허용차 |
기준치수 |
허용차 |
기준치수 |
허용차 |

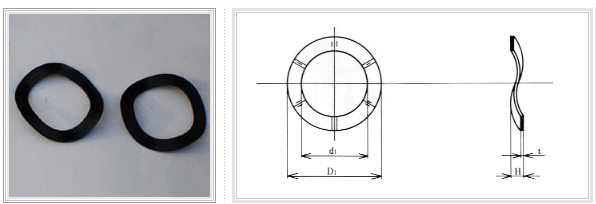

| WW
- 4 |
4.3 |
+0.3
-0.15 |
8 |
0
-0.5 |
1.5 |
+0.5
0 |
0.2 |
±0.02 |
| 5 |
5.4 |
9 |
1.5 |
0.3 |
±0.025 |
| 6 |
6.4 |
11 |
1.5 |
0.3 |
| 8 |
8.5 |
12.5 |
2 |
0.3 |
| 10 |
10.5 |
14.5 |
2 |
0.3 |
| 12 |
12.5 |
17 |
2.5 |
+0.7
0 |
0.3 |
| 14 |
14.5 |
20 |
2.5 |
0.3 |
| 16 |
16.7 |
22.5 |
2.5 |
0.3 |
| 18 |
18.7 |
26 |
3 |
0.3 |
| 20 |
20.7 |
29.1 |
3 |
0.3 |
| 23 |
23.5 |
+0.5
-0.3 |
31 |
0
-0.8 |
3.5 |
+1
0 |
0.3 |
| 26 |
26.4 |
34.2 |
3.5 |
+1
-0.5 |
0.3 |
| 30 |
30.4 |
39.3 |
3.5 |
0.3 |
| 32 |
33.8 |
46 |
4.5 |
0.3 |
| 38 |
39 |
+0.7
-0.5 |
51 |
0
-1.2 |
5 |
0.3 |
| 40 |
40.6 |
53.5 |
5 |
0.3 |
| 46 |
47.5 |
61 |
5.5 |
0.4 |
±0.03 |
| 50 |
51.4 |
67.5 |
5.5 |
0.4 |
| 53 |
54 |
69.8 |
6 |
0.45 |
| 60 |
61.9 |
79 |
6.5 |
0.45 |
|
| |
| ▣ DIN
ㄷ형용 테퍼와샤 (8%), DIN 434 |
Unit : mm |
|
| d |
a |
b |
e(약) |
S1 |
S2 |
t |
100개당
중량 kg |
적용나사
직경 |
| 9 |
22 |
22 |
2.9 |
3.8 |
2 |
0.5 |
9.50 |
8 |
| 11 |
22 |
22 |
2.9 |
3.8 |
2 |
0.5 |
8.80 |
10 |
| 14 |
26 |
30 |
3.7 |
4.9 |
2.5 |
0.7 |
18.3 |
12 |
| 18 |
32 |
36 |
4.45 |
5.9 |
3 |
0.8 |
31.4 |
16 |
| 22 |
40 |
44 |
5.25 |
7 |
3.5 |
0.9 |
57.0 |
20 |
| 24 |
44 |
50 |
6 |
8 |
4 |
1 |
82.5 |
22 |
| 26 |
56 |
56 |
6.25 |
8.5 |
4 |
1 |
128 |
24 |
| 30 |
56 |
50 |
6.25 |
8.5 |
4 |
1 |
119 |
27 |
|
| |
| ▣ DIN
I형용 테퍼와샤 (14%), DIN 435 |
Unit : mm |
|
| d |
a |
b |
e(약) |
S1 |
S2 |
t |
100개당
중량 kg |
적용나사
직경 |
| 9 |
22 |
22 |
3.05 |
4.6 |
1.5 |
0.5 |
10.1 |
8 |
| 11 |
22 |
22 |
3.05 |
4.6 |
1.5 |
0.5 |
9.4 |
10 |
| 14 |
26 |
30 |
4.1 |
6.2 |
2 |
0.7 |
20.1 |
12 |
| 18 |
32 |
36 |
5 |
7.5 |
2.5 |
0.8 |
35.6 |
16 |
| 22 |
40 |
44 |
6.1 |
9.2 |
3 |
0.9 |
67.0 |
20 |
| 24 |
44 |
50 |
6.5 |
10 |
3 |
1 |
90.0 |
22 |
| 26 |
56 |
56 |
6.9 |
10.8 |
3 |
1 |
143 |
24 |
| 30 |
56 |
56 |
6.9 |
10.8 |
3 |
1 |
133 |
27 |
|
